7.12. Inosilikáty

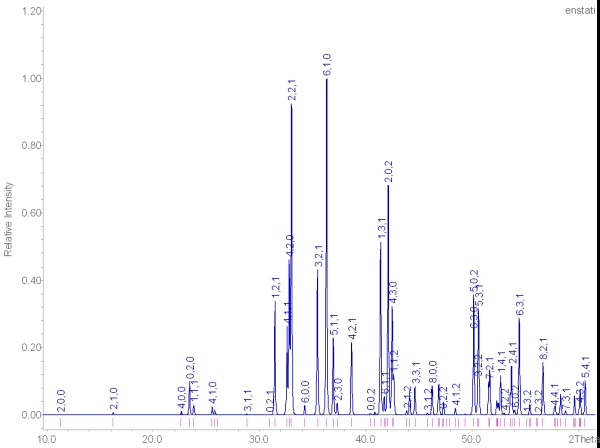

Obrázek 712-8. Práškový RTG difrakční záznam enstatitu pro Co záření. Modelováno programem WinXpow.

práškový RTG difrakční záznam enstatitu

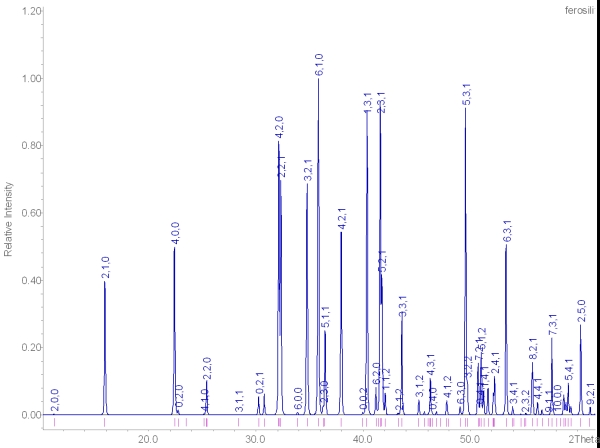

Práškový RTG difrakční záznam ferosilitu pro Co záření.

práškový RTG difrakční záznam ferosilitu

Polohy a intenzity difrakčních maxim od strukturních rovin enstatitu (vlevo) a ferosilitu, podle standardu databáze JCPDS pro Co záření.

D 2Theta I(rel)

H   K   L
9,020 11,38 4 0   2   0
8,400 12,23 100 1   1   0
4,890 21,08 10 -1   1   1
4,510 22,88 16 0   4   0
3,880 26,66 10 -1   3   1
3,660 28,29 10 -2   2   1
3,420 30,32 12 1   3   1
3,270 31,75 14 -2   4   0
3,120 33,32 55 3   1   0
2,976 34,98 10 2   2   1
2,801 37,25 18 3   3   0
2,726 38,31 40 1   5   1
2,602 40,21 14 0   6   1
2,541 41,22 12 -2   6   0
2,324 45,27 12 -3   5   1
2,301 45,75 4 -4   2   1
2,268 46,46 10 -3   1   2
2,191 48,19 4 1   7   1
2,176 48,54 16 2   6   1
2,079 50,97 6 2   0   2
2,031 52,26 8 3   5   1
2,000 53,13 4 -4   0   2
1,888 56,56 4 2   4   2
1,866 57,29 6 -4   6   1
1,805 59,41 6 0  10   0
1,659 65,25 10 4   6   1
1,635 66,33 6 -4   8   0
1,617 67,17 8 1  11   0
1,593 68,32 10 -1   5   3
1,583 68,81 8 6   0   0
1,576 69,16 6 4   0   2
1,520 72,10 4 -2   6   3
1,509 72,71 4 5   5   1
1,504 72,99 4 0  12   0


D 2Theta I(rel) H   K   L
9,043 11,35 3 2   0   0
6,463 15,91 30 2   1   0
4,606 22,40 85 4   0   0
3,427 30,26 1 0   2   1
3,230 32,15 65 4   2   0
2,997 34,73 11 3   2   1
2,908 35,83 100 6   1   0
2,863 36,41 9 5   1   1
2,752 37,93 15 4   2   1
2,594 40,34 35 1   3   1
2,545 41,15 3 6   1   1
2,516 41,65 25 2   3   1
2,409 43,59 3 3   3   1
2,303 45,71 4 8   0   0
2,276 46,28 2 7   1   1
2,155 49,05 4 6   3   0
2,135 49,54 19 5   3   1
2,084 50,84 5 0   4   1
2,053 51,66 8 8   2   0
2,035 52,15 8 4   4   0
1,993 53,34 17 6   3   1
1,912 55,79 6 8   2   1
1,856 57,62 2 7   3   1
1,781 60,30 20 2   5   0
1,687 64,04 3 2   1   3
1,628 66,66 3 0   2   3
1,614 67,31 17 9   0   2
1,563 69,82 8 6   5   0
